【设计管理及思维】具有方案设计基因的施工图设计

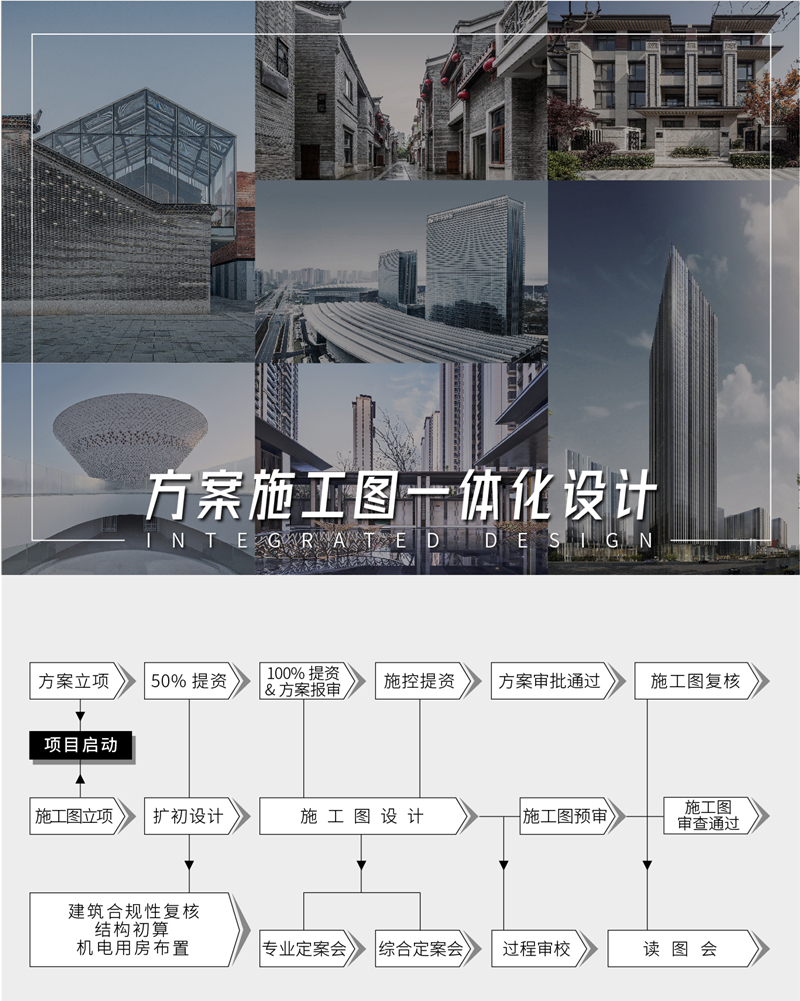

施工图设计作为对方案设计的深化，在项目的前中期即介入，与方案设计共同推进，有助于严格把控项目质量，实现项目落地的高还原度。

UA施工图设计多领域解决策略

领域一：复杂结构设计	异形钢结构设计方案 超限复杂结构创新系统应用 超高层甲级办公结构成本优化
领域二：机电系统设计	建筑外立面机电百叶设计 异形建筑机电管线排布 多空间机电设备隐藏
领域三：建筑整合设计	标准层层高设计 消防空间合规布局优化

领域一 复杂结构设计

大体量项目如商业综合体、超高层、高端住宅等，往往对结构提出更复杂的要求。我们以不同的超限结构设计为研究方向，对复杂结构设计中的重点问题进行解答。

异形钢结构设计

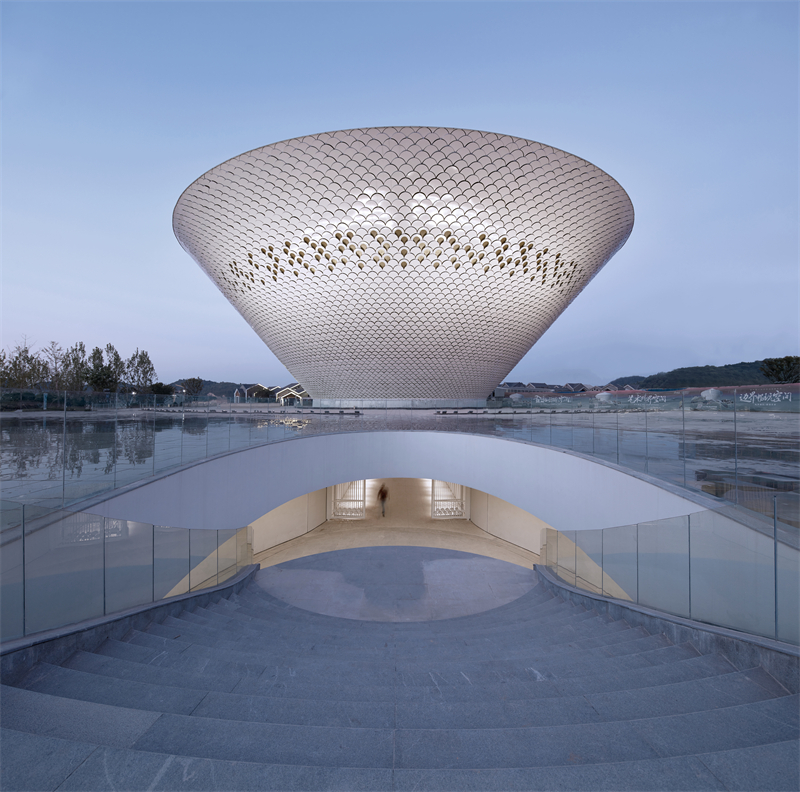

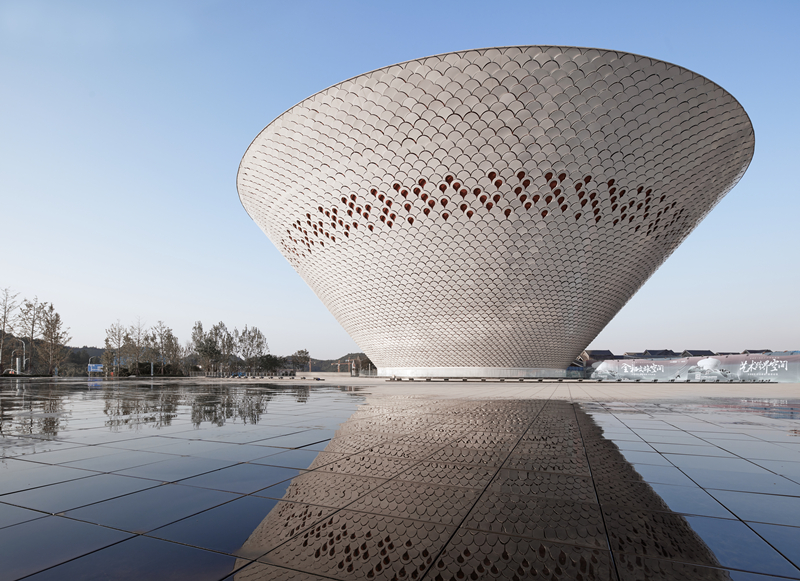

案例：景德镇昌南里艺术中心

设计诉求：

建筑造型上大下小，外挑环向梁在最外向顶层的最大跨度达25-30m，对结构要求提出了挑战。

解决方案：

step 1. 设置斜柱方案与层间小柱，有效减少上层梁跨度、梁高与用钢量，使传力路径更加直接

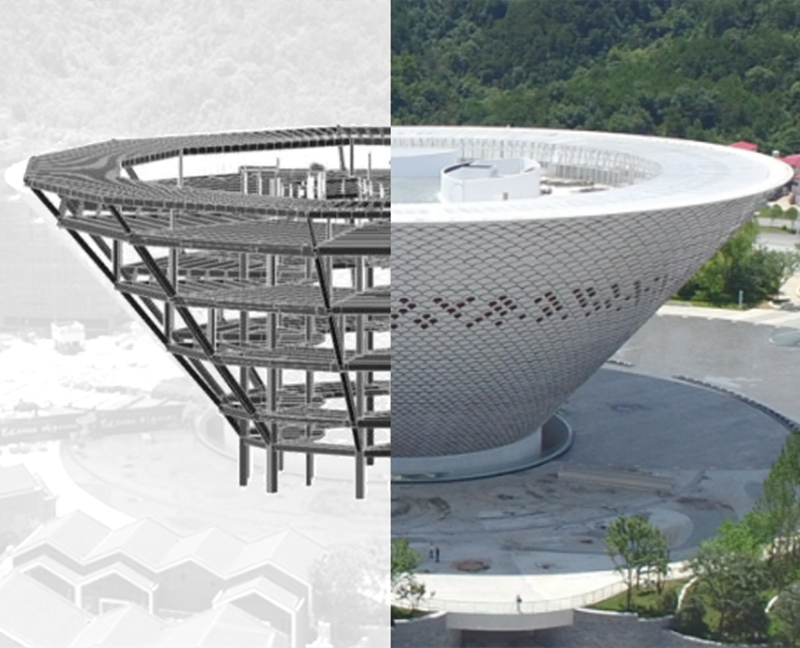

建筑结构框架

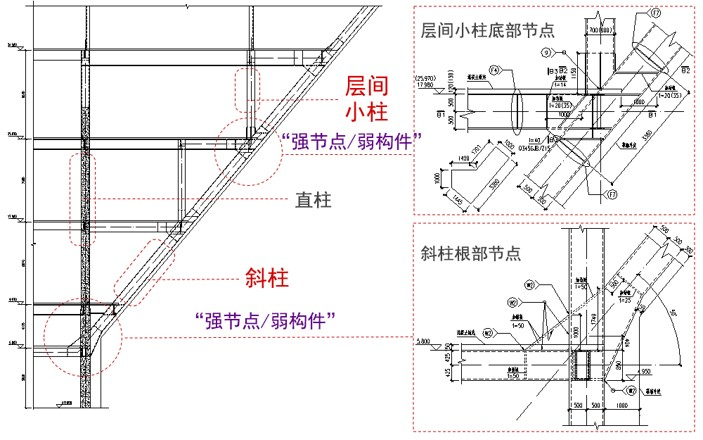

层间小柱与斜柱节点

step 2. 大跨度钢梁采用蜂窝梁，节省约15%的用钢量

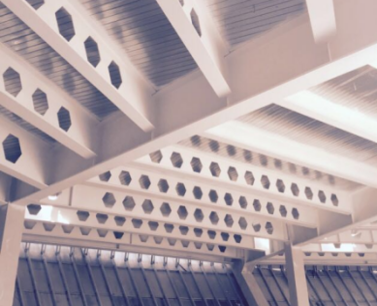

蜂窝梁局部

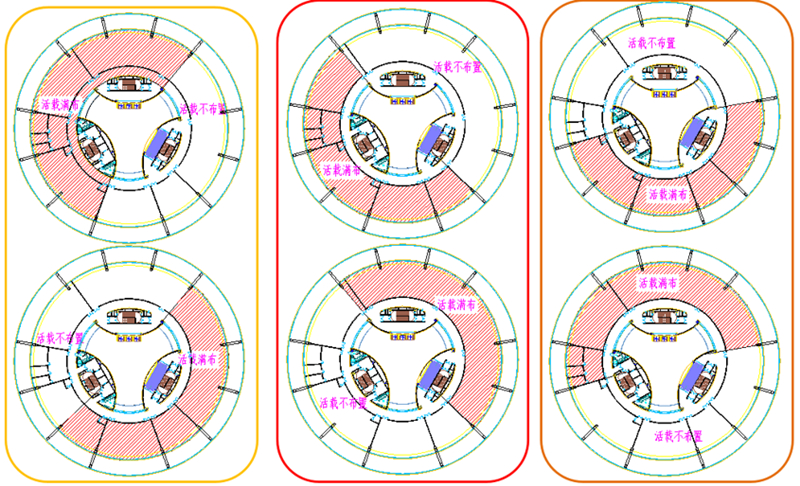

step 3. 通过荷载异形分布、周期、P-Δ效应、性能化设计等计算保证安全性

结构受力计算

大型无柱会议厅

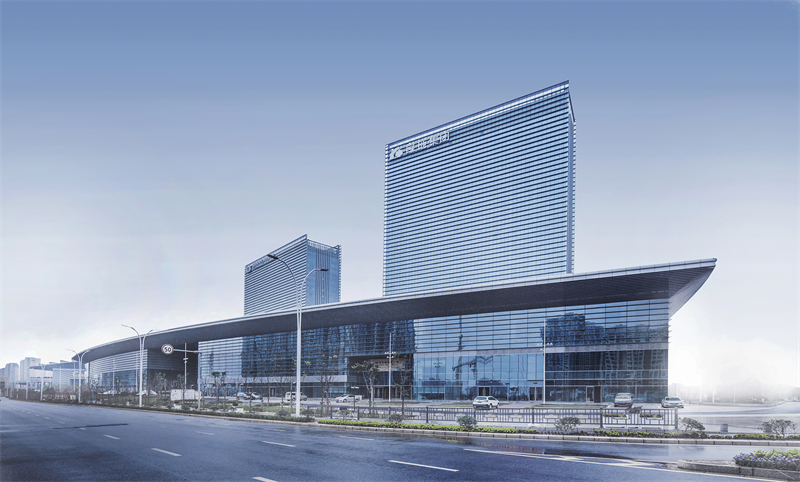

案例：南昌国际会展中心二期会议中心

设计诉求：

大宴会厅和大会议厅平面尺寸约45m×54m，所处裙房限高24m，设计方案要求结构配合，实现在符合限高的要求下保证会议厅的使用净高。

解决方案：

采用TMD减振系统，以最小结构高度解决行走舒适度难题，综合造价节约近400万元

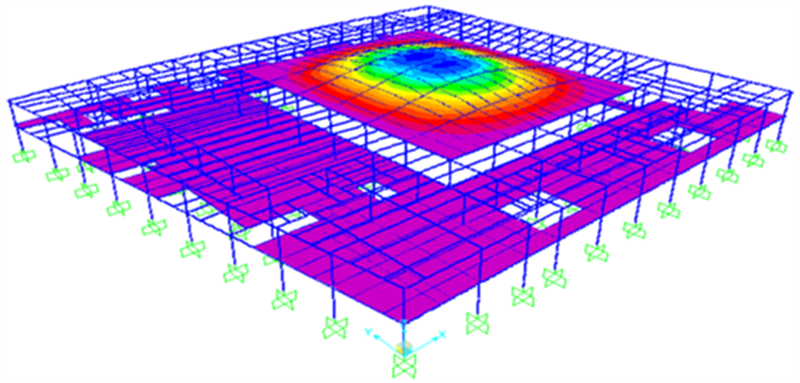

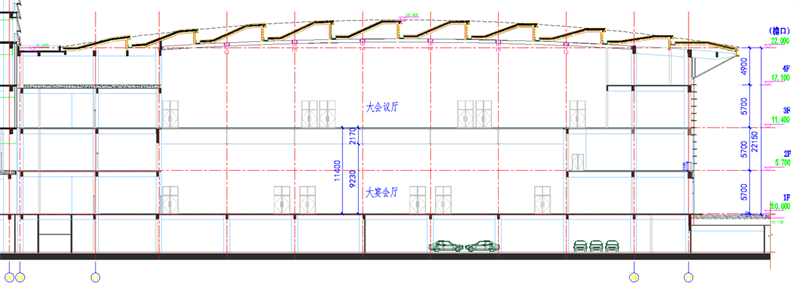

TMD减振系统剖面

优化超高层底板厚度

案例：南昌绿地象山南路A1-1办公楼

项目效果图©SOM

设计诉求：

受建筑地下室布置限制，外围钢管砼柱需采用埋入式柱脚。如何在满足规范需要的埋入深度和冲切计算要求的同时，对底板厚度进行节省？

解决方案：

创新性地在基础底板面增设柱脚钢板并提出新型冲切破坏计算模式，采用新型埋入式刚接柱脚，将需要的基础底板厚度从原计算的6.3m减小到4.0m

新型柱脚方案

领域二 机电系统设计

如何在综合类项目中实现机电系统布局的合理筹划，是施工图设计阶段重点考虑并解决的问题。

异形建筑机电管线排布

案例：景德镇昌南里艺术中心

设计诉求：

建筑的异形造型要求将原本出屋顶的立管进行隐藏，对内部机电布局提出了更复杂的要求。

解决方案：

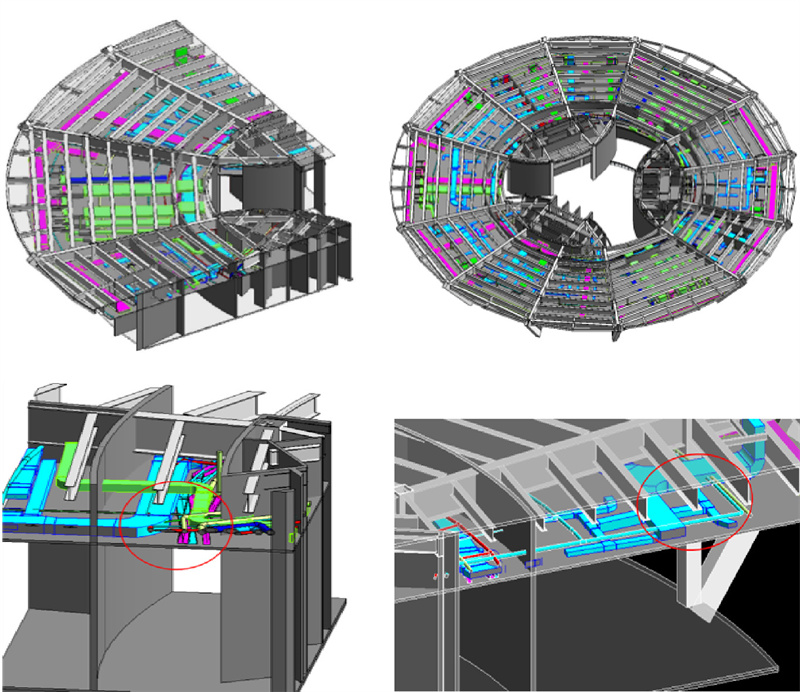

BIM技术对暖通、给排水、电气三个专业管线进行布局优化，节省管线占用层高，利用钢结构梁空洞将4F的机电管线出屋顶的立管转到周边

机电设备隐藏空间

案例：南昌国际会展中心二期会议中心

设计诉求：

在屋面波形造型不适用于外挂式机电设备的前提下，需要另辟空间对机电设备进行安装隐藏。

解决方案：

step 1. 波形屋面造型在保持经济性和与高层折板幕墙的“语境统一”的同时，也预留出一定空间安装机电设备

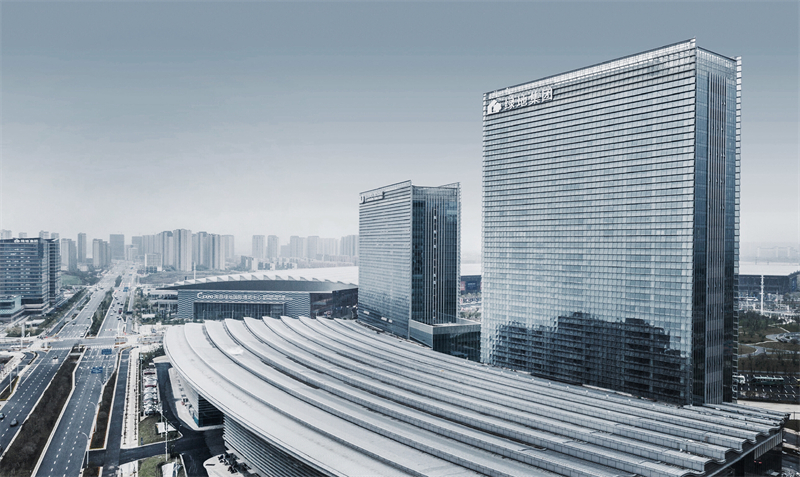

波形屋面造型

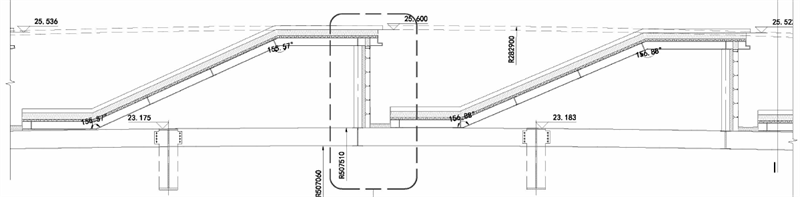

波形屋面预留空间

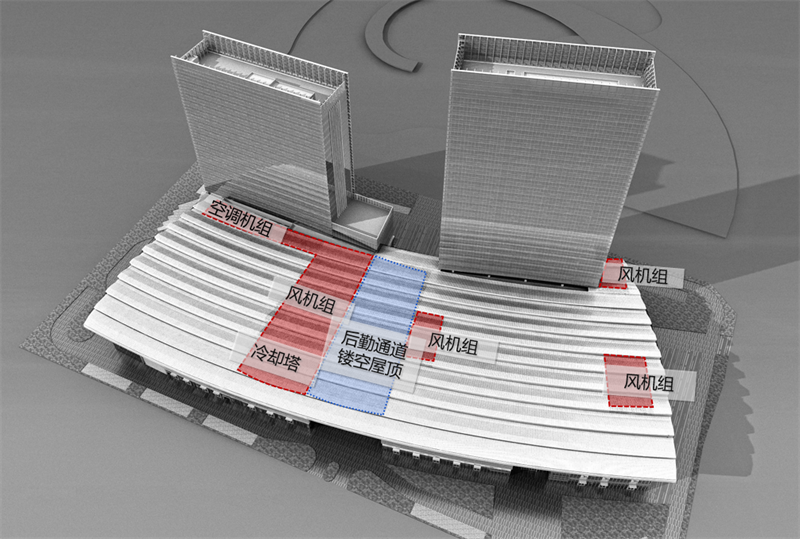

屋面设备开洞方案

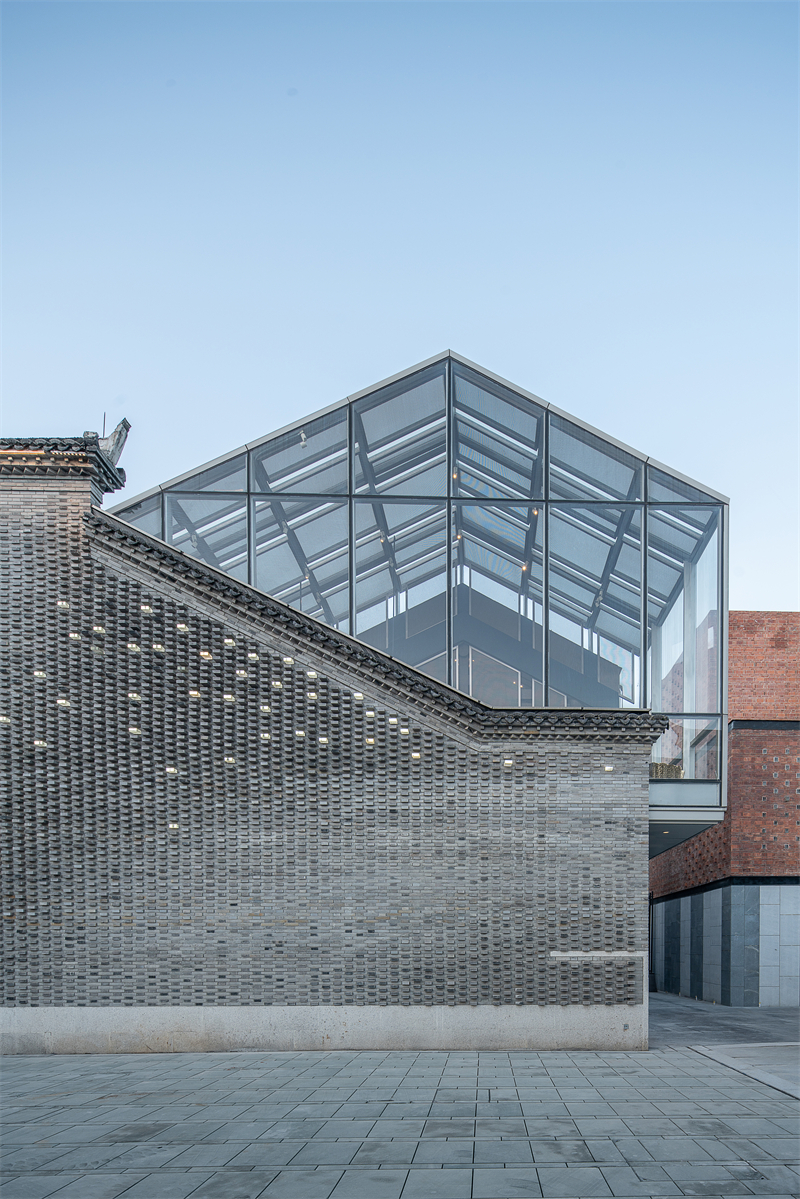

案例：南昌绿地象南中心井象文化旅游街区

设计诉求：

仿古的城市更新，要求风格不相容的现代机电设施通过合理布局实现视觉和谐。

解决方案：

在建筑内部，通过预留的屋顶空间、吊顶空间对机电设备进行隐藏，建筑外部的地面机电设备利用瓦片拼花等进行遮挡

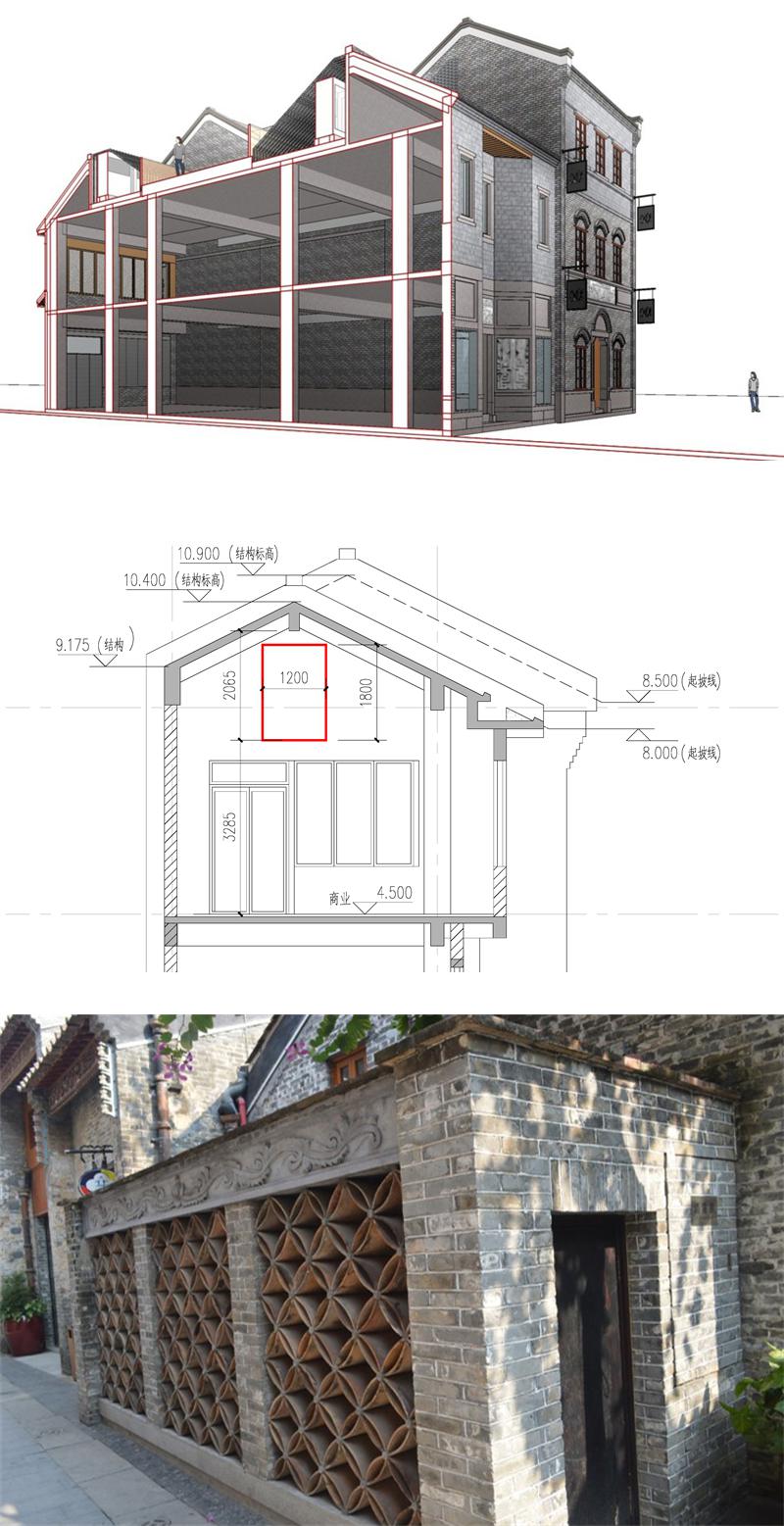

机电设备隐藏节点

领域三 建筑规范设计

施工图设计需要满足建筑在经济性、规范性方面的要求，同时，也对创新领域进行探索。

标准层层高设计

案例：南昌绿地象山南路A1-1办公楼

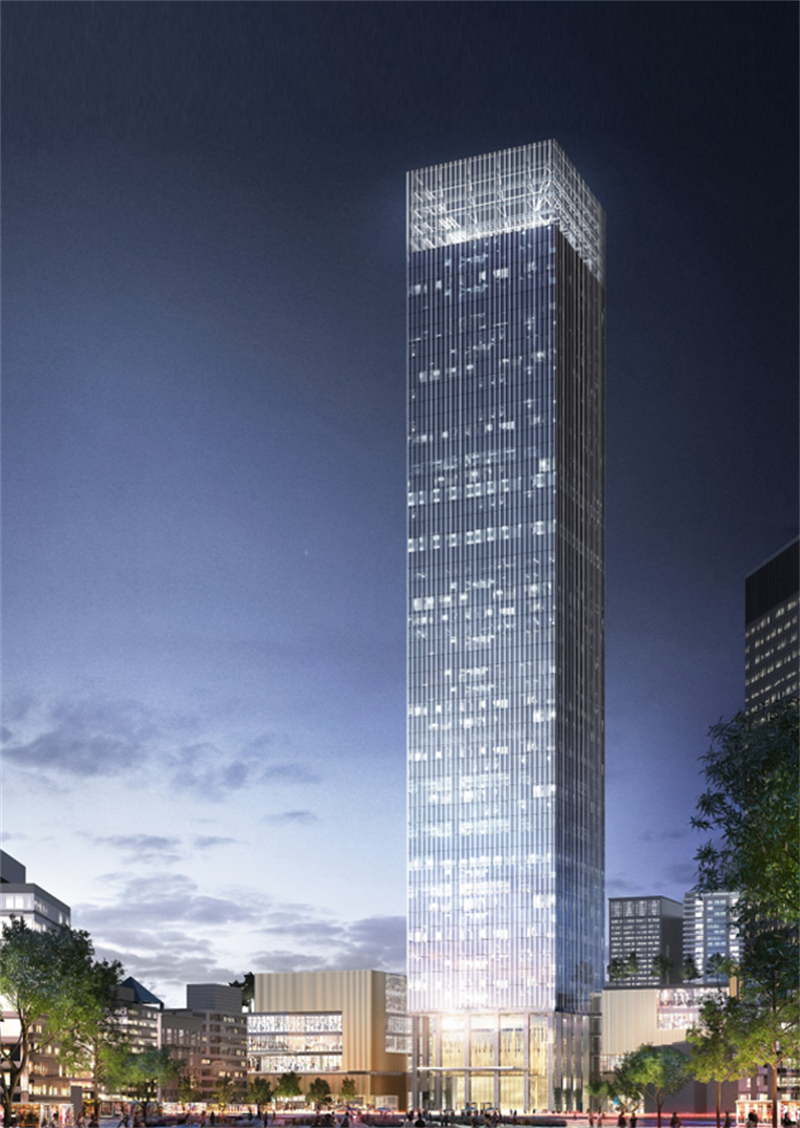

办公楼效果图©SOM

设计诉求：

为符合A1-1办公楼甲级办公的标准，我们利用BIM技术实现对办公楼标准层净高的控制。

解决方案：

通过BIM技术进行三维建模与管线综合模拟，将办公标准层层高控制在4.1m，走道净高2.65m，办公区净高2.85m,电梯厅净高3.0m

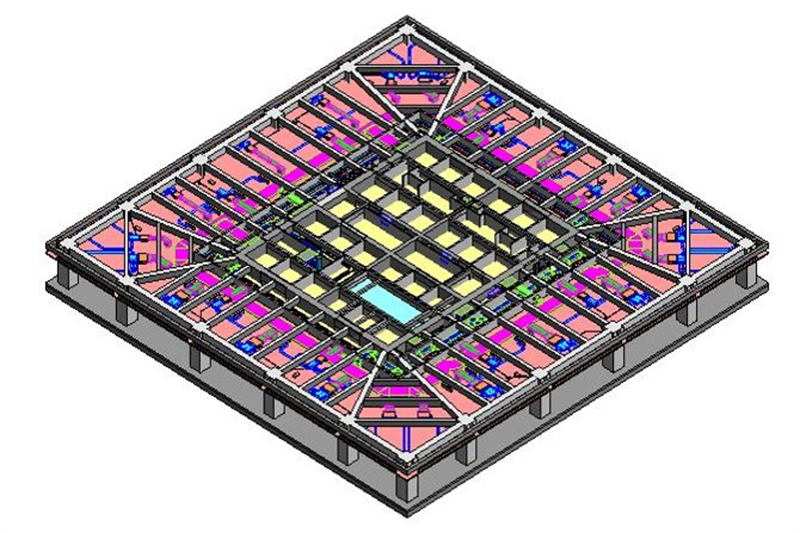

BIM建模模拟

消防功能与美观的统一

案例：郑州华润万象城二期

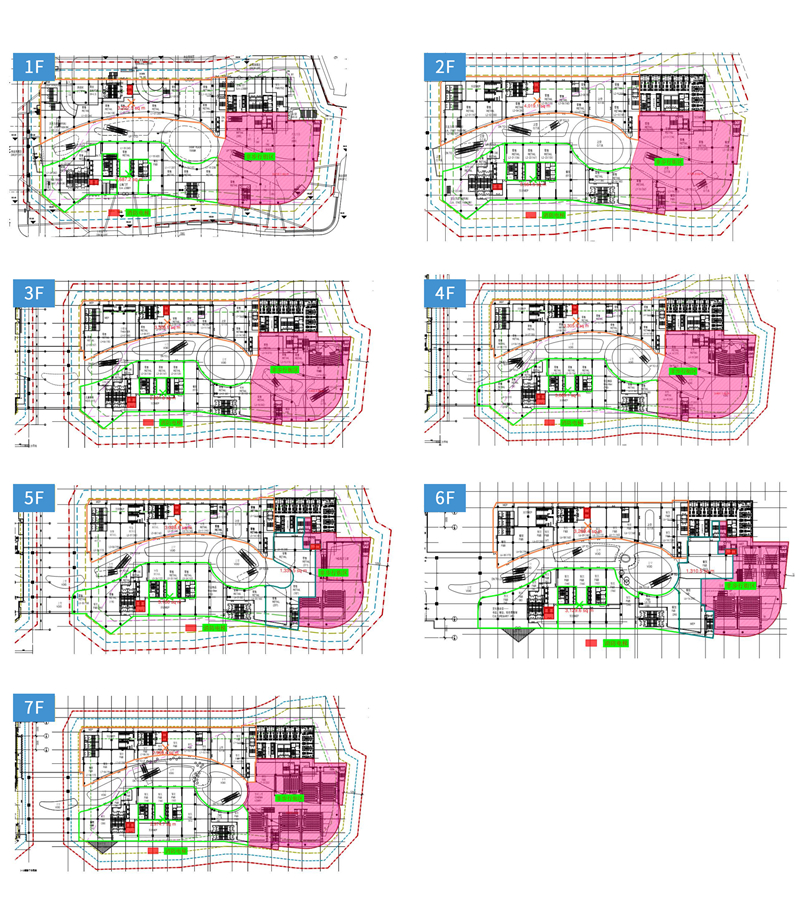

根据最新消防规范，大型商业综合体的中庭周围需要设置防火卷帘，需调整设计方案解决安装卷帘的构造柱对视线通透的影响。

解决方案：

微创新 高还原

施工图设计是方案设计的进一步深化，也是工程建设的重要依据。通过施工图研发的创新成果优化，建筑设计将呈现更多亮点，创造更多价值。
